虚拟书可以用来展示很多种电子文档,如电子表格、文章/小说、内部/外部链接和多媒体资源等。读者可以像浏览纸本书籍一样翻动虚拟书,这是对传统文件浏览方式的有效补充,增加了读者对数字图书馆的感性认识。

MegaZine 3是一个基于LGPL协议的开源的PageFlip制作软件,它可以用于制作书籍翻页效果的Flash开源组件,支持页面动态加载,页面缓存加快浏览速度,还可以通过插件扩展现有功能。页面中的内容可以是声音、图片和视频,可以配置页面背景和颜色,而且还可以自定义多语种的显示,可定制性非常强^{[ 1, 2]}。

MegaZine 3是开源的,个人使用是完全免费的,但商业使用需收费,教育或者研究机构使用则需申请Free License,可在其官网提交申请表单或给MegaZine 3的作者Hans J. Nuecke发邮件申请。

MegaZine 3的基本功能特点包括:

(1)开源:非商业免费自由使用;

(2)配置:使用一个完全动态的方法,实现了通过外部XML文件来完成配置,可以配置页面背景和颜色等;

(3)语言:本地化、国际化支持;

(4)简单:允许跳转到每一个页面;

(5)深层链接:集成支持SWFAddress,允许Flash影片深层链接;

(6)页面缓存:不是所有的页面都同时加载到内存,如果网页数量超过一定限额(具体值可手动设置),可进行页面缓存;

(7)配件系统:能够定义图片、Flash电影、视频、声音等页面的元素;

(8)画廊:每个元素可以有一个额外的链接,直接链接到一些图片或SWF,点击时会显示元素具体内容,或者放大元素^{[ 3]}。

PageFlip是一个开源的、可在屏幕上模拟真实书的翻页组件,它是用ActionScript 2.0/3.0编写的Flash应用程序,具有Flash文档的所有特性, 主要应用于嵌入网站中提供在线浏览。PageFlip让读者可通过鼠标拖动或控制按钮来实现翻页,在其源码结构中,可以看出它的每一个页面都是一个MovieClip,可以方便地改动或增减,改动每一个页面内容可以实现内容的个性化,也可以运用Flash的各种效果^{[ 4, 5]}。

PageFlip提供了一些二次开发可以使用的函数和变量,如:gotoPage(destinationPageNo)为快速跳到指定页,其中destinationPageNo的值可以是0到最大页;autoflip()为开始自动翻页,翻动方向由鼠标的控制决定;canflip是一个变量,设置是否开启或禁止翻页。

(1)分 层

将电子书分为三个内容层,叠放顺序如图1所示:

图1

	Figure Option ViewDownloadNew Window
	图1 Flash电子书翻页原理[ 6]

第一层为当前页面层,是现在正在显示的页面;第二层是随鼠标拖曳时卷起的页角,第三层是当页角卷起时,露出下一页的层。

(2)设置遮罩

当页边卷起时,层1仅显示四边形FBDE内部分,层2仅显示ABCD部分,层3仅显示BGHD部分。

(3)旋 转

层2内的内容要随着鼠标运动而不停变换倾斜角度,其角度始终与AC边斜度一致。

(4)翻 页

当页面完全翻过时,层1的当前页数=当前页数+1。

程序的核心在于如何获得4个点ABCD的坐标,使用求垂直平分线的方法,即:点C是鼠标位置,点H是页角位置,BD即为此两点间的垂直平分线。由已知的C、H坐标求出直线BD的一次函数y = kx + b,再求出其与FG、EH的切点,得点B、D的坐标,点A是点G于直线BD的对称点,通过求点G对BD的对称点即可得点A的坐标^{[ 6, 7]}。

虚拟书的制作与发布流程大致分为三步,如图2所示:

(1)纸质书籍的电子化,可以是扫描成图片,也可以是手工录入;

图2

	Figure Option ViewDownloadNew Window
	图2 虚拟书制作与发布流程

(2)将电子化的资源通过ImageMagick和SWFTools转换为SWF文件,最好是一页对应一个SWF文件,具体转换命令可以到软件官网查阅;

(3)发布,将所有SWF文件复制到MegaZine 3对应的文件夹下,配置基本的显示参数,可以提供在线体验。

ImageMagick是一个免费的创建、编辑、合成图片的强大图像处理工具包。它可以读取、转换、写入多种格式的图片。可以进行图片切割、颜色替换、各种效果的应用,图片的旋转、组合,文本、直线、多边形、椭圆、曲线附加到图片伸展旋转,它还能制作GIF动画、图像索引,自动生成图像。ImageMagick是一款开源软件,可以自由使用、复制、修改和发布,它遵守GPL协议,并可以运行于大多数的操作系统,它的大多数功能的使用都来源于命令行工具^{[ 8]}。

SWFTools是一套支持GPL协议的开源软件,可以用来将PDF文档转换成SWF格式文件,其中还提供其他一些转换的工具,如FONT2SWF、JPEG2SWF、PNG2SWF、WAV2SWF等^{[ 9, 10, 11]}。

值得注意的是,这两款软件的安装路径最好不要有中文字符或空格。

(1)文件转换

用来转换的文件形式主要是图片、DOC和PDF,如果有其他格式的资源文件,可以先利用ImageMagick的Convert命令或其他软件工具转换为图片,然后将所有图片资源文件,通过Microsoft Word工具转换为PDF文件,再用SWFTools软件的PDF2SWF命令,以一页对应一个SWF文件的方式,将PDF转换为SWF格式文件。

(2)复制发布

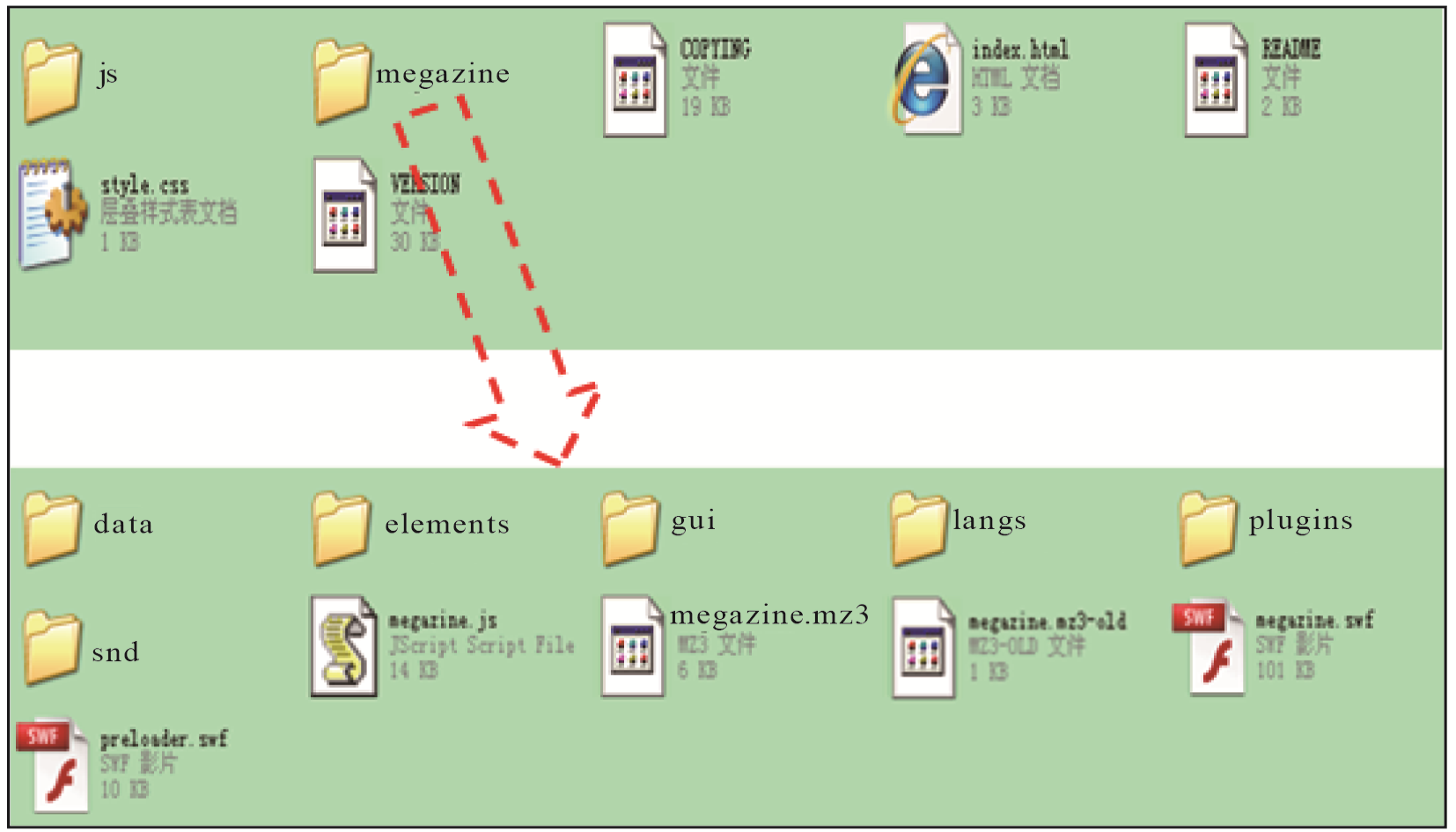

图3所示为MegaZine 3手工发布时包含的所有文件,其中data文件夹里放的是特藏资源的所有SWF文件,megazine.mz3文件是展示参数、插件启用的配置文件。将图3中显示的所有文件复制到IIS、Tomcat、Apache等Web服务器的发布根目录即可。

图3

	Figure Option ViewDownloadNew Window
	图3 MegaZine 3文件目录结构1

(3)基本配置

MegaZine 3最简单的使用就是自己配置megazine.mz3文件,它的大致结构为:

其中book标签的属性是对虚拟书展示和功能的全局配置,如plugin、pagewidth、pageheight、bgcolor、thumbloadtext、thumbpath、searchmethod、searchindex、cornerhint、startpage、centercovers、lang等,它包含的子标签有background、pagebackground、chapter等;在子标签chapter中,可以通过page标签加入要显示的东西,包括图片、SWF、音视频文件等,甚至还可以通过book标签的pages属性以通配符的形式配置显示所有文件,前提是文件名要有一定的规律^{[ 12]}。

关于显示语言的配置,可到http://www.megazine3.de/doc/Localizations网页下载语言包,解压到megazine目录下的langs文件夹里,或者对照langs文件夹下的en文件夹下的XML文件翻译一份也可以,最后还需要在megazine.mz3中book标签的lang属性中增加相应的值,如:zh、en等。

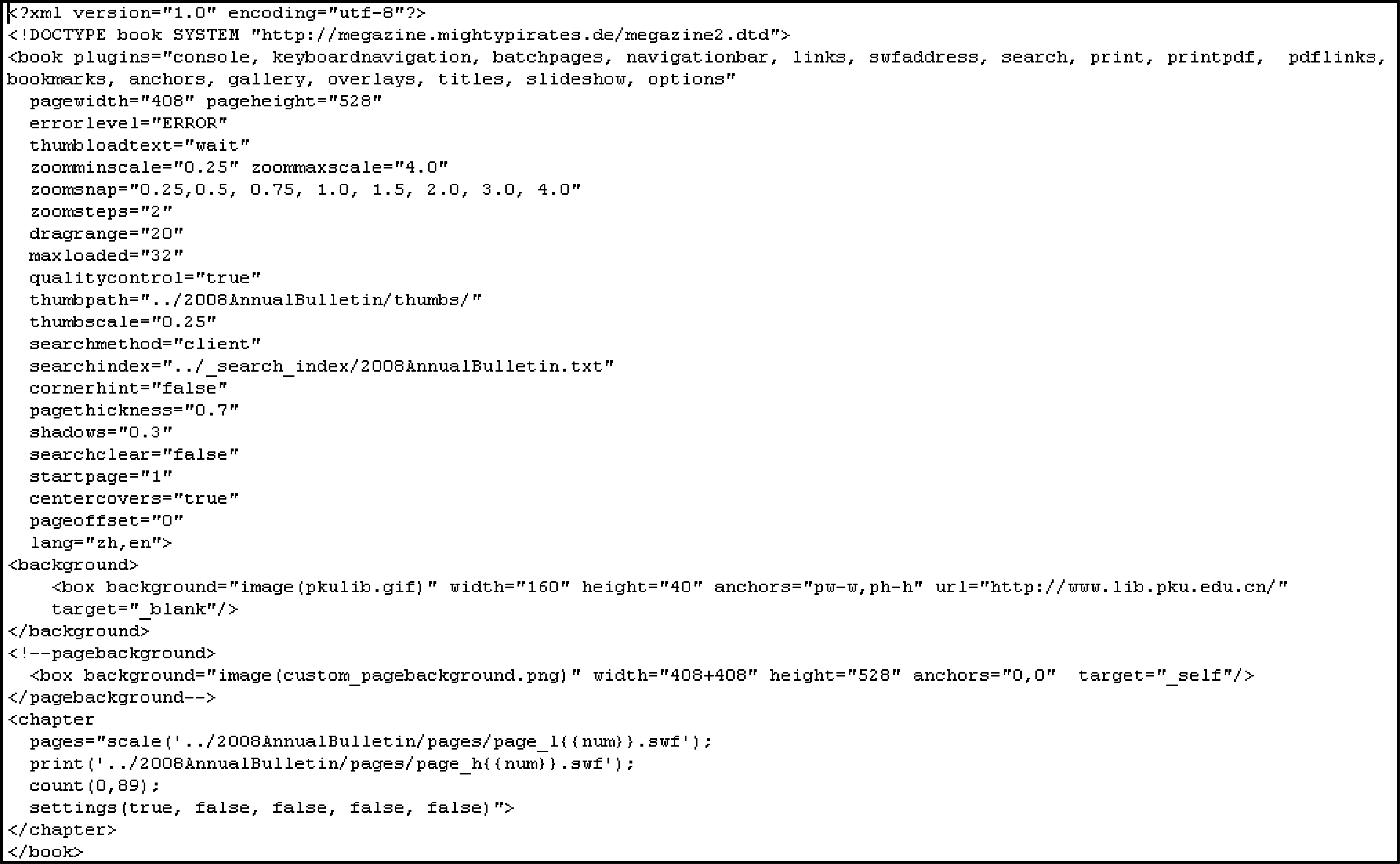

北京大学图书馆利用MegaZine 3发布案例中megazine.mz3文件的一个样例如图4所示:

图4

	Figure Option ViewDownloadNew Window
	图4 megazine.mz3文件配置样例

(4)一键生成

一键生成功能由http://www.vservu.com/网站的mz3-tut集成包提供,该集成包还提供了一个Demo例子。一键生成的执行脚本包括:_pdf2mz3.bat、_set_param.bat和_set_version.bat,其中默认情况下只需要执行_set_param.bat即可,执行前最好把特藏资源PDF文件复制到同一目录下,如图5所示:

图5

	Figure Option ViewDownloadNew Window
	图5 MegaZine 3文件目录结构2

这种方式发布的文件目录结构与手工发布的有所不同(实际上,还会自动生成一个OldChina_CD文件夹,包含可以作为光盘执行的数据),其中OldChina文件夹是存放特藏资源所有SWF文件和实际使用的megazine.mz3配置文件的目录^{[ 13, 14, 15, 16]}。

(5)建立索引

如果资源内容是英文,一键生成可以自动生成索引,但如果内容是中文,一键生成功能则无法生成索引文件,主要是因为MegaZine 3自带的PDF2TXT工具不支持中文字符的解析。为了让中文内容也能实现搜索,笔者研究了MegaZine 3的搜索插件以及它实现搜索的原理。

①在搜索插件(一个PHP脚本)中实现中文字符编码,否则将搜索不到结果,还可能会显示为乱码;

②通过Xpdf^{[ 17]}、PDFBox^{[ 18]}或Adobe Reader将资源对应的PDF文件内容转为TXT文档(若有资源内容的TXT文档最好);

③用一个特殊符号作为每页的分隔符,其中特殊符号可以从英文的索引文档中获取;

④将搜索结果页和实际页匹配上。

(1)前端设计

通过MegaZine 3可以把所有特藏资源发布为虚拟书,但是在线访问的入口是分散的,为此笔者设计了一个虚拟书平台的展示前端。为了让读者有更好的体验,将展示前端设计为书柜的样子,如图6所示:

图6

	Figure Option ViewDownloadNew Window
	图6 平台前端展示效果1

整个页面布局主要是利用了HTML的Map标签来实现,并结合使用了JQuery(一款免费且开放源代码的JavaScript代码库,授权协议为GPL和MIT许可证双协议)的Lightbox、Contextmenu、Dragndrop、Msgbox、Boxy等插件。

(2)应用效果

读者可以根据自己的需要,鼠标左击或右击书柜中相应的封面图片,浏览或查看特藏资源的相关信息,如图7所示:

图7

	Figure Option ViewDownloadNew Window
	图7 平台前端展示效果2

图8展示了虚拟书的跳转、搜索、翻页、放大等功能。

图8

	Figure Option ViewDownloadNew Window
	图8 虚拟书页面展示效果
